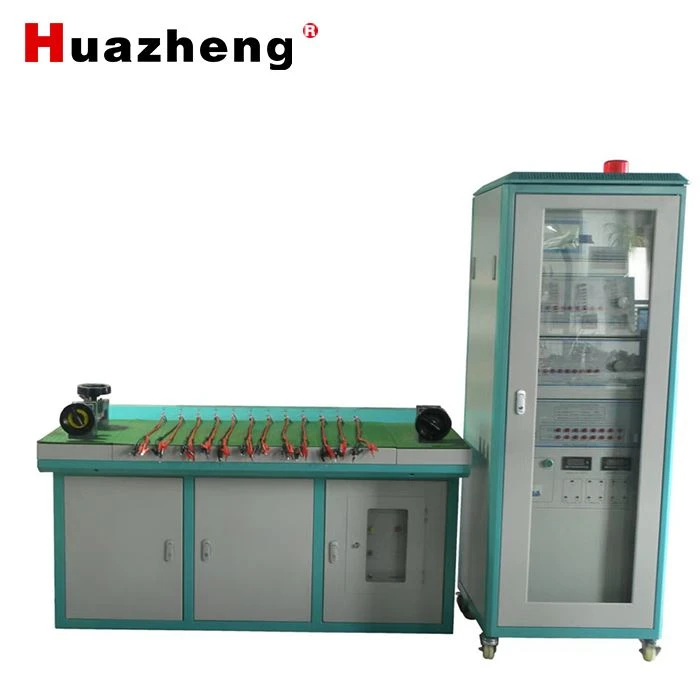

HZQH(12)-میز تست CT PT

HZQH(12)-میز تست CT PT

1. نمای کلی

HGQH(12)-میز آزمایش عمودی C مجموعه کاملی از تجهیزات کالیبراسیون خودکار تولید شده توسط Huazheng Electric است که به کالیبراسیون ترانسفورماتورهای جریان (CT) و ترانسفورماتورهای پتانسیل (PT) در سیستم های قدرت اختصاص دارد. کل سیستم شامل کالیبراتور ترانسفورماتور HGQA{3}C، جعبه بار CT/PT FY98، واحد کنترل تنظیم ولتاژ، تقویت‌کننده‌های استاندارد جریان/ولتاژ، سیم‌های تست و نرم‌افزار کالیبراسیون پشتیبانی می‌شود. این فناوری اندازه‌گیری هوشمند نسل سوم DSP مبتنی بر اصل اندازه‌گیری هتروداین را به کار می‌گیرد، و به طور موثر بر عیوب تداخل دما و فرکانس مدارهای مقایسه فازهای امپدانس سنتی غلبه می‌کند، و تأیید صحت ترانسفورماتور آزمایشگاهی و در محل را پشتیبانی می‌کند.

2. مشخصات ایمنی هسته

قوانین ایمنی اجباری

فقط تکنسین های حرفه ای مجاز می توانند نیمکت را کار، جداسازی و تعمیر کنند.

قبل از روشن شدن- پوسته تجهیزات به زمین قابل اطمینان نیاز است. سیم های آزمایشی زنده را وصل یا جدا نکنید.

عملیات ممنوع در محیط های مرطوب، قابل اشتعال و انفجاری؛ تجهیزات را خشک و تمیز نگه دارید.

سیم پیچ ثانویه CT نباید باز باشد- سیم پیچ ثانویه PT نباید در طول آزمایش کوتاه باشد-.

قبل از سیم کشی، تعویض لوازم جانبی یا تعمیر، تمام منبع تغذیه را قطع کنید. فقط فیوز و سیم برق مشخص شده را مطابقت دهید.

پایانه های ولتاژ بالا و ستون های آزمایشی حامل برق هستند. برای جلوگیری از برق گرفتگی از دست زدن به قطعات فلزی زنده در معرض تماس خودداری کنید.

3. مبانی نظری: CT & PT مقدمه

ترانسفورماتور جریان (CT)

اندازه گیری سی تی: تبدیل جریان اولیه بالا به جریان ثانویه استاندارد 5A، دارای عایق بندی برای ایمنی، اندازه گیری یکپارچه برای تمام سطوح جریان، با کلاس های دقت از 0.01 تا 5.

سی تی محافظ: جریان تغذیه برای دستگاه‌های حفاظتی رله سیستم قدرت تحت خطاهای اتصال کوتاه-. دقت با علامت 5P/10P (5%/10% خطای مجاز).

اصل کار: دو سیم پیچ عایق بندی شده متقابل. اتصال اولیه به صورت سری با مدار برق، ثانویه متصل به ابزارهای اندازه گیری برای جداسازی ولتاژ بالا.

ترانسفورماتور پتانسیل (PT)

برای اندازه گیری ولتاژ، توان و انرژی و حفاظت رله، ولتاژ شبکه بالا را به ولتاژ ثانویه پایین استاندارد (100V/100/√3V/110V و غیره) کاهش دهید.

ظرفیت کم (VA{0}}سطح)، سیم‌پیچ اولیه موازی با مدار، موازی ثانویه با متر/رله‌ها برای حفاظت از ولتاژ بالا-.

طبقه بندی کالیبراتور ترانسفورماتور

نوع مقایسه مستقیم: تست استاندارد و تست سیگنال های ثانویه ترانسفورماتور به طور مستقیم. عملیات ساده، اما محدود به بارهای بیشتر یا مساوی 1 VA و دقت تست محدود.

نوع اندازه گیری هتروداین (این محصول): محاسبه خطا از طریق سیگنال‌های دیفرانسیل، تأثیر خطای خود{0} کوچک، کلاس‌های دقت قابل اجرا گسترده، هزینه تولید پایین. از خود کالیبراسیون، قضاوت خودکار قطبیت، هشدار خطای نسبت پشتیبانی می کند.

4. ترکیب سیستم و پارامترهای فنی اصلی

4.1 اجزای سیستم کامل

HGQA{0}}کالیبراتور اصلی C (پنل LCD انگلیسی 320×240، صفحه کلید دیجیتال)

جعبه بار CT & PT سال مالی 98

تنظیم کننده ولتاژ اصلی 7 کیلو ولت آمپر + 2کیلو ولت آمپر-کابینت کنترل رگولاتور تنظیم

منابع خود{0}تقویت کننده جریان/ولتاژ استاندارد، سیم های تست جریان بالا{1}}

نرم افزار مدیریت کالیبراسیون کامپیوتر

4.2 پارامترهای عمومی نیمکت

منبع تغذیه: AC220V ± 10 % , 50Hz ± 10 %

محیط کار: 0~40 درجه، RH کمتر یا مساوی 85٪ (25 درجه)، ارتفاع<2500m

ظرفیت خروجی رگولاتور: 7 کیلو ولت آمپر (0~250 ولت، 30 آمپر)، قابل تنظیم در صورت تقاضا

وضوح تنظیم: بهتر از 0.04 ولت

4.3 HGQA{1}}نشانگرهای هسته کالیبراتور C

محدوده اندازه گیری

جزء فازی: 0.0001 تا 200.0٪، وضوح 0.0001٪

مولفه متعامد (دقیقه): 0.001 ~ 999.9 وضوح: 0.001

محدوده آزمایش فعلی: 1٪~149٪ دارای رتبه در (1A/5A CT)

محدوده آزمایش ولتاژ: 5٪ تا 200٪ نامی Un (ولتاژهای ثانویه PT استاندارد چندگانه)

Accuracy: Class 2 (reserve Class 1 margin); harmonic suppression ratio >40 دسی بل

توابع کلیدی

هشدار برگشت قطبیت خودکار، درخواست نسبت تبدیل نادرست، حفاظت بیش از-جریان

سوئیچینگ محدوده خودکار،-مغناطیس زدایی مدار بسته برای S-کلاس CT

رابط ارتباطی کامپیوتر RS232، کالیبراسیون آفلاین خود-، نرم افزار قابل ارتقا

حالت های مصرف برق دوگانه:<15VA (with printer), <25VA (without printer)

اشیاء تست پشتیبانی شده: CT، PT، امپدانس حلقه ثانویه و پذیرش

4.4 پارامترهای Load Box FY98

گزینه های ضریب توان: 0.8 / 1.0؛ فرکانس 50 هرتز، مقاومت در برابر ولتاژ 2 کیلو ولت

جریان نامی: 1A / 5A; ولتاژ نامی: 100V، 100/√3V، 110V، 110/√3V

محدوده بار CT: 2.5~60VA; محدوده بار PT: 1.25 ~ 158.75 VA

دقت: ± 3% ± 0.01VA; از کنترل خودکار کامپیوتر و تعویض دنده دستی پشتیبانی می کند

5. تست توابع و حالت های سیم کشی

این نیمکت از 9 طرح سیم کشی استاندارد با نمودارهای مدار اختصاصی پشتیبانی می کند:

کالیبراسیون CT (CT استاندارد / خود-کالیبراسیون / CT دوقطبی)

کالیبراسیون PT (پتانسیل کم / پتانسیل بالا / خود-کالیبراسیون / PT دوقطبی)

تست امپدانس حلقه ثانویه

آزمون پذیرش حلقه ثانویه

یادآوری عملکرد کلید: تنظیم کننده ولتاژ را قبل از تعویض دنده بار به صفر برگردانید تا از آسیب به تجهیزات جلوگیری شود.

6. عملکرد نرم افزار کالیبراسیون

نرم افزار مدیریت خطای ترانسفورماتور پشتیبانی با استانداردهای ملی تأیید اندازه گیری مطابقت دارد:

از ورود دستی داده یا آپلود خودکار داده از کالیبراتور پشتیبانی می کند

کنترل کامل خودکار تست، تست بار خودکار کامل-بار / سبک{1}} CT/PT

مرتب سازی خودکار داده ها، قضاوت خطا، چاپ گزارش و گواهی

پرس و جو داده، تجزیه و تحلیل آماری، پشتیبان گیری و بازیابی، آموزش های عملیاتی داخلی-

7. سه حالت کنترل عملیات

کنترل کامپیوتر (توصیه می شود): نرم افزار کامپیوتر کارکرد کاملا اتوماتیک، تعویض بار خودکار، تولید گزارش خودکار، حداقل خطاهای دستی، مناسب برای کالیبراسیون جرم معمولی.

کنترل نیمکت: میزبان کالیبراتور فرآیند تست را کنترل می کند. تنظیم دستی جعبه بار، مناسب برای بازرسی نقطه ای کارخانه.

کنترل دستی: تنظیم دستی کامل چرخ دنده های رگلاتور و بار، برای کالیبراسیون آزمایشگاهی و اشکال زدایی تجهیزات.

8. اقدامات احتیاطی عملیات

به شدت از نمودارهای سیم کشی پیروی کنید. بررسی کامل سیم کشی و تأیید اتصال زمین قبل از روشن شدن-.

مدار باز ثانویه CT و اتصال کوتاه ثانویه PT را در طول آزمایش اکیدا ممنوع کنید.

برای جلوگیری از دسترسی نامربوط پرسنل، موانع ایزوله را برای منطقه آزمایشی تنظیم کنید.

فقط از سیم‌های تست استاندارد و رساناهای جریان مطابق با پلاک‌های نام ترانسفورماتور استفاده کنید.

تجهیزات را در محیط خشک و بدون خوردگی- نگهداری کنید. برای تمیز کردن با پارچه نرم پاک کنید، از باران و قرار گرفتن در معرض نور خورشید درازمدت خودداری کنید.

کابینت را بدون مجوز از هم جدا نکنید، در غیر این صورت گارانتی بی اعتبار خواهد بود
