چگونه از یک تحلیلگر پاسخ فرکانس جابجایی برای تست آنتن پچ استفاده کنیم؟

سلام! به عنوان تامین کننده تحلیلگرهای پاسخ فرکانس جابجایی، مشتاقم تا نحوه استفاده از این دستگاه فوق العاده برای تست آنتن پچ را با شما به اشتراک بگذارم. چه یک حرفه ای با تجربه باشید و چه به تازگی در دنیای تست آنتن شروع کرده اید، این راهنما شما را گام به گام این فرآیند را راهنمایی می کند.

تحلیلگر پاسخ فرکانس جابجایی چیست؟

اول از همه، بیایید به سرعت به این موضوع بپردازیم که تحلیلگر پاسخ فرکانس جابجایی چیست. به طور خلاصه، این ابزاری است که پاسخ فرکانسی دستگاه تحت آزمایش (DUT) را اندازه گیری می کند. این یک سیگنال فرکانس جابجایی را از طریق DUT ارسال می کند و سیگنال خروجی را اندازه گیری می کند. با تجزیه و تحلیل رابطه بین سیگنال های ورودی و خروجی، می توانیم اطلاعات ارزشمندی در مورد عملکرد DUT بدست آوریم.

چرا از یک تحلیلگر پاسخ فرکانس جابجایی برای تست آنتن پچ استفاده کنیم؟

آنتن های پچ به طور گسترده در برنامه های بی سیم مختلف مانند Wi-Fi، بلوتوث و GPS استفاده می شوند. آزمایش این آنتن ها برای اطمینان از مطابقت با استانداردهای عملکرد مورد نیاز بسیار مهم است. تحلیلگر پاسخ فرکانس جابجایی می‌تواند به ما در اندازه‌گیری پارامترهای مهم آنتن مانند تلفات برگشتی، افزایش، و الگوی تشعشع کمک کند.

شروع با تست آنتن پچ

قبل از اینکه وارد فرآیند آزمایش شویم، بیایید تجهیزات لازم را جمع آوری کنیم:

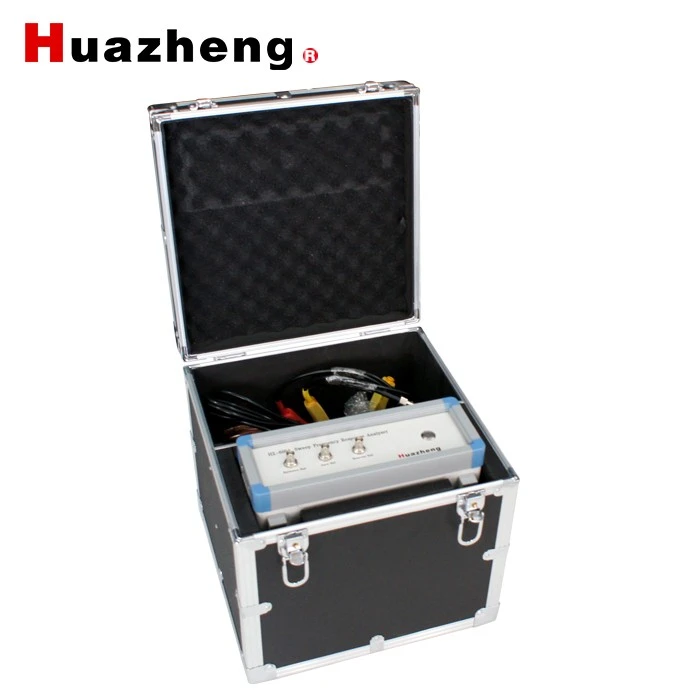

• Sweep Frequency Response Analyzer: البته شما به یکی از اینها نیاز دارید. ما طیف وسیعی از آنالایزرهای با کیفیت بالا مانندکیت تست Sfra تحلیلگر پاسخ فرکانس 3 فاز جاروبوتجهیزات تست SFRA تجزیه و تحلیل فرکانس جاروب ترانسفورماتور HZ-600A+.
• Patch Antenna: آنتنی که می خواهید تست کنید.
• کابل های کواکسیال: برای اتصال آنالایزر به آنتن.
• دستگاه تست: اختیاری است، اما می‌تواند به نگه داشتن آنتن در جای خود و اطمینان از شرایط تست ثابت کمک کند.

مرحله 1: تجهیزات را تنظیم کنید

1. کابل ها را وصل کنید: یک سر کابل کواکسیال را به درگاه خروجی Sweep Frequency Response Analyzer و سر دیگر را به پورت ورودی آنتن پچ وصل کنید. اطمینان حاصل کنید که اتصالات ایمن هستند تا از دست دادن سیگنال جلوگیری شود.
2. آنالایزر را روشن کنید: Sweep Frequency Response Analyzer را روشن کنید و بگذارید چند دقیقه گرم شود. این به آنالایزر اجازه می دهد تا ثبات و اندازه گیری های دقیق را تضمین کند.
3. آنالایزر را پیکربندی کنید: محدوده فرکانسی را که می خواهید آزمایش کنید تنظیم کنید. برای آنتن‌های پچ، یک محدوده فرکانس رایج 2.4 گیگاهرتز تا 2.5 گیگاهرتز برای برنامه‌های Wi-Fi یا 5 گیگاهرتز تا 5.8 گیگاهرتز برای Wi-Fi با سرعت بالاتر است. همچنین می‌توانید پارامترهای دیگری مانند نرخ رفت و برگشت و تعداد نقاط اندازه‌گیری را تنظیم کنید.

مرحله 2: آنالایزر را کالیبره کنید

کالیبراسیون یک مرحله مهم برای اطمینان از اندازه گیری های دقیق است. اکثر آنالایزرهای پاسخ فرکانس جابجایی دارای یک کیت کالیبراسیون هستند که شامل یک استاندارد کوتاه، باز و بار است.

1. کالیبراسیون کوتاه: استاندارد کوتاه را به درگاه خروجی آنالایزر وصل کنید. تحلیلگر بازتاب را از کوتاه اندازه گیری می کند و از این اطلاعات برای تصحیح هرگونه تلفات کابل و عدم تطابق امپدانس استفاده می کند.
2. کالیبراسیون را باز کنید: استاندارد کوتاه را با استاندارد باز جایگزین کنید و اندازه گیری را تکرار کنید. تحلیلگر بازتاب را از فضای باز اندازه گیری می کند و داده های کالیبراسیون را به روز می کند.
3. کالیبراسیون بار: در نهایت استاندارد بار را به درگاه خروجی متصل کرده و انعکاس را اندازه گیری کنید. استاندارد بار برای جذب تمام سیگنال ورودی طراحی شده است، بنابراین بازتاب باید نزدیک به صفر باشد.

مرحله 3: میزان ضرر برگشتی را اندازه گیری کنید

تلفات برگشتی معیاری است که نشان می دهد چه مقدار از سیگنال ورودی از آنتن منعکس می شود. تلفات برگشت کم نشان می دهد که آنتن به خوبی با خط انتقال منطبق است و بیشتر توان ورودی را تابش می کند.

1. Sweep را شروع کنید: هنگامی که آنالایزر کالیبره شد، جابجایی فرکانس را شروع کنید. آنالایزر یک سیگنال فرکانس جابجایی را از طریق آنتن ارسال می کند و سیگنال منعکس شده را اندازه گیری می کند.
2. نتایج را تجزیه و تحلیل کنید: تحلیلگر افت برگشتی را به عنوان تابعی از فرکانس نمایش می دهد. به دنبال فرکانسی باشید که در آن تلفات بازگشتی حداقل است. این فرکانس تشدید آنتن است. یک آنتن پچ خوب باید افت بازگشتی حداقل 10- دسی بل در فرکانس تشدید داشته باشد.

مرحله 4: سود را اندازه گیری کنید

Gain معیاری است که نشان می دهد آنتن تا چه حد توان ورودی را در یک جهت خاص به توان تابشی تبدیل می کند. اندازه گیری بهره آنتن پچ به یک آنتن مرجع با بهره مشخص نیاز دارد.

1. آنتن مرجع را تنظیم کنید: آنتن مرجع را در همان موقعیت آنتن پچ قرار داده و به آنالایزر متصل کنید. مطمئن شوید که آنتن مرجع در همان جهت آنتن پچ باشد.
2. سود را اندازه گیری کنید: دوباره جاروی فرکانس را شروع کنید و بهره آنتن مرجع را اندازه گیری کنید. سپس آنتن مرجع را با آنتن پچ جایگزین کرده و بهره آن را اندازه گیری کنید. تفاوت بین این دو بهره، بهره آنتن پچ نسبت به آنتن مرجع است.

مرحله 5: الگوی تشعشع را اندازه گیری کنید

الگوی تشعشع نشان می دهد که چگونه آنتن قدرت را در جهات مختلف تابش می کند. اندازه‌گیری الگوی تشعشع به یک تنظیم آزمایشی نیاز دارد که بتواند آنتن را بچرخاند و تابش را در زوایای مختلف اندازه‌گیری کند.

1. دستگاه تست را تنظیم کنید: اگر از فیکسچر آزمایشی استفاده می کنید، آنتن پچ را در فیکسچر قرار دهید و مطمئن شوید که در مرکز و تراز قرار دارد. دستگاه تست باید بتواند آنتن را در هر دو سطح آزیموت و ارتفاع بچرخاند.
2. اندازه گیری را شروع کنید: آنتن را به تدریج بچرخانید و تابش را در هر زاویه اندازه بگیرید. تحلیلگر الگوی تابش را به صورت پلات قطبی یا نمودار سه بعدی نمایش می دهد. به دنبال لوب اصلی، که جهت حداکثر تابش است، و لوب های جانبی، که پیک های تابش ثانویه هستند، بگردید.

مرحله 6: نتایج را تجزیه و تحلیل کنید

هنگامی که اندازه گیری ها را کامل کردید، نوبت به تجزیه و تحلیل نتایج می رسد. به دنبال هر گونه ناهنجاری یا انحراف از عملکرد مورد انتظار باشید. اگر تلفات برگشتی خیلی زیاد باشد، می تواند نشان دهنده مشکل در طراحی آنتن یا فرآیند ساخت باشد. اگر بهره خیلی کم باشد، ممکن است به دلیل تطابق ضعیف آنتن یا مواد آنتن با کیفیت پایین باشد.

مرحله 7: تنظیمات را انجام دهید و آزمایش را تکرار کنید

اگر مشکلی در عملکرد آنتن پیدا کردید، می توانید تنظیماتی را در طراحی آنتن یا فرآیند ساخت انجام دهید و آزمایش را تکرار کنید. این فرآیند تکراری می تواند به شما کمک کند تا عملکرد آنتن را بهینه کنید و از مطابقت با استانداردهای لازم اطمینان حاصل کنید.

نتیجه گیری

استفاده از یک تحلیلگر پاسخ فرکانس جابجایی برای آزمایش آنتن پچ یک فرآیند ساده است که می تواند اطلاعات ارزشمندی در مورد عملکرد آنتن ارائه دهد. با دنبال کردن مراحل ذکر شده در این راهنما، می‌توانید پارامترهای مهم آنتن مانند تلفات برگشتی، بهره و الگوی تشعشع را اندازه‌گیری کنید و اطمینان حاصل کنید که آنتن‌های پچ شما استانداردهای عملکرد مورد نیاز را برآورده می‌کنند.

اگر علاقه مند به خرید یک تحلیلگر پاسخ فرکانس جابجایی برای نیازهای تست آنتن پچ خود هستید، یا اگر سؤالی در مورد محصولات ما دارید، در صورت تمایلبا ما تماس بگیرید. ما اینجا هستیم تا به شما در یافتن راه حل مناسب برای نیازهای آزمایشی خود کمک کنیم.

مراجع

• نظریه آنتن: تجزیه و تحلیل و طراحی، توسط کنستانتین A. Balanis.
• طراحی مدار RF و مایکروویو برای کاربردهای بی سیم، توسط کریس بوویک.
