آیا می توان از یک دستگاه تست ولتاژ بالا DC برای آزمایش کابل ها استفاده کرد؟

آیا می توان از یک دستگاه تست ولتاژ بالا DC برای آزمایش کابل ها استفاده کرد؟

من به عنوان تأمین کننده دستگاه های تست ولتاژ بالا DC ، اغلب در مورد کاربرد تجهیزات ما برای آزمایش کابل با سوالات از طرف مشتریان روبرو می شوم. این موضوع از اهمیت قابل توجهی برخوردار است زیرا آزمایش کابل مناسب برای اطمینان از ایمنی و قابلیت اطمینان سیستم های برقی بسیار مهم است. در این پست وبلاگ ، من به این سؤال خواهم پرداخت که آیا می توان از یک دستگاه تست ولتاژ بالا DC برای آزمایش کابل ها ، بررسی جنبه های فنی ، مزایا ، محدودیت ها و بهترین شیوه ها استفاده کرد.

جنبه های فنی آزمایش ولتاژ بالا DC برای کابل ها

برای درک امکان استفاده از دستگاه تست ولتاژ بالا DC برای آزمایش کابل ، درک ابتدا اصول اساسی تست ولتاژ بالا DC ضروری است. یک دستگاه تست ولتاژ بالا DC ، ماننددستگاه تست ولتاژ بالا مستقیم جریان مستقیم، برای تولید ولتاژ DC بالا و اعمال آن در دستگاه تحت آزمایش طراحی شده است. هنگامی که صحبت از کابل ها می شود ، این آزمایش با هدف تشخیص نقص عایق مانند ترک ، رطوبت رطوبت یا تخریب مرتبط با پیری انجام می شود.

در طی یک تست ولتاژ بالا DC ، ولتاژ آزمون به تدریج به یک سطح مشخص افزایش می یابد و برای یک دوره خاص نگهداری می شود. مقاومت عایق کابل اندازه گیری می شود و هر جریان نشت غیر طبیعی کنترل می شود. اگر نقص عایق وجود داشته باشد ، جریان نشت به میزان قابل توجهی افزایش می یابد ، که نشان دهنده یک مشکل بالقوه است. ولتاژ تست DC به طور معمول بسیار بالاتر از ولتاژ عملکردی کابل است و امکان تشخیص نقاط ضعف عایق پنهان را فراهم می کند.

مزایای استفاده از دستگاه تست ولتاژ بالا DC برای آزمایش کابل

استفاده از دستگاه تست ولتاژ بالا DC برای آزمایش کابل چندین مزیت وجود دارد. در مرحله اول ، آزمایش DC نسبتاً ساده و هزینه ای است. در مقایسه با آزمایش AC ، که به تجهیزات پیچیده تری و مصرف انرژی بالاتر نیاز دارد ، دستگاه های تست ولتاژ بالا DC به طور کلی جمع و جور تر و کاربردی آسان تر هستند. این امر آنها را به یک انتخاب عملی برای آزمایش کابل در سایت تبدیل می کند ، به خصوص در شرایطی که قابلیت حمل آن بسیار مهم است.

ثانیا ، آزمایش DC می تواند اطلاعات ارزشمندی در مورد وضعیت عایق کابل ارائه دهد. با اندازه گیری مقاومت عایق و جریان نشت ، می توان کیفیت کلی عایق کابل را ارزیابی کرد. به عنوان مثال ، یک مقدار مقاومت در برابر عایق پایین ممکن است نشان دهنده رطوبت در عایق کابل باشد ، در حالی که جریان نشت بالا ممکن است نقص عایق شدیدتر را نشان دهد.

مزیت دیگر این است که می توان از آزمایش DC برای آزمایش کابل ها با طول و انواع مختلف استفاده کرد. این که آیا این یک کابل کوتاه در یک صفحه کنترل است یا کابل انتقال قدرت از راه دور ، یک دستگاه تست ولتاژ DC می تواند متناسب با نیازهای خاص تست تنظیم شود. این تطبیق پذیری آن را به یک انتخاب محبوب در بین نصب کنندگان کابل ، تکنسین های تعمیر و نگهداری و مهندسان برق تبدیل می کند.

محدودیت های آزمایش ولتاژ بالا DC برای کابل ها

با این حال ، توجه به این نکته حائز اهمیت است که آزمایش ولتاژ بالا DC محدودیت های خود را نیز دارد. یکی از اشکالات اصلی این است که آزمایش DC ممکن است به طور دقیق شرایط عملکرد واقعی کابل را نشان ندهد. در برنامه های واقعی جهانی ، کابل ها معمولاً در معرض ولتاژ AC قرار می گیرند. رفتار عایق تحت ولتاژهای DC و AC می تواند متفاوت باشد و برخی از نقص عایق هایی که تحت AC قابل تشخیص هستند ممکن است به راحتی تحت DC تشخیص داده نشوند.

به عنوان مثال ، انواع خاصی از نقایص عایق ، مانند تخلیه های جزئی ، احتمالاً تحت ولتاژ AC رخ می دهد. آزمایش DC ممکن است نتواند این تخلیه های جزئی را به طور مؤثر تشخیص دهد ، که می تواند منجر به منفی های دروغین شود. علاوه بر این ، آزمایش DC می تواند باعث تجمع فضا - بار در عایق کابل شود ، که ممکن است بر نتایج آزمایش تأثیر بگذارد و حتی در برخی موارد به عایق آسیب برساند.

بهترین روشها برای استفاده از دستگاه تست ولتاژ بالا DC برای آزمایش کابل

برای غلبه بر محدودیت ها و اطمینان از نتایج دقیق و قابل اعتماد آزمایش کابل ، مهم است که هنگام استفاده از دستگاه تست ولتاژ بالا DC ، بهترین روش ها را دنبال کنید. در مرحله اول ، انتخاب ولتاژ و زمان آزمایش مناسب بسیار مهم است. ولتاژ تست باید بر اساس نوع کابل ، رتبه بندی و استانداردها و مشخصات مربوطه باشد. به عنوان مثال ، برای کابل های ولتاژ کم ، ولتاژ آزمایش ممکن است در محدوده چند کیلوولت باشد ، در حالی که برای کابل های ولتاژ بالا ، می تواند بسیار بیشتر باشد.

ثانیا ، توصیه می شود بررسی های قبل از آزمایش و پست - آزمون را انجام دهید. قبل از آزمایش ، کابل باید برای هرگونه آسیب قابل مشاهده یا علائم پیری کاملاً مورد بازرسی قرار گیرد. پس از آزمایش ، کابل باید به درستی تخلیه شود تا از هرگونه بار باقیمانده در ایجاد آسیب به تجهیزات آزمایش یا پرسنل جلوگیری شود.

همچنین توصیه می شود آزمایش ولتاژ بالا DC را با سایر روشهای آزمایش ، مانند آزمایش AC یا آزمایش مقاومت عایق در فرکانس های مختلف ترکیب کنید. این رویکرد چند روش می تواند ارزیابی جامع تری از شرایط عایق کابل ارائه دهد.

مطالعات موردی

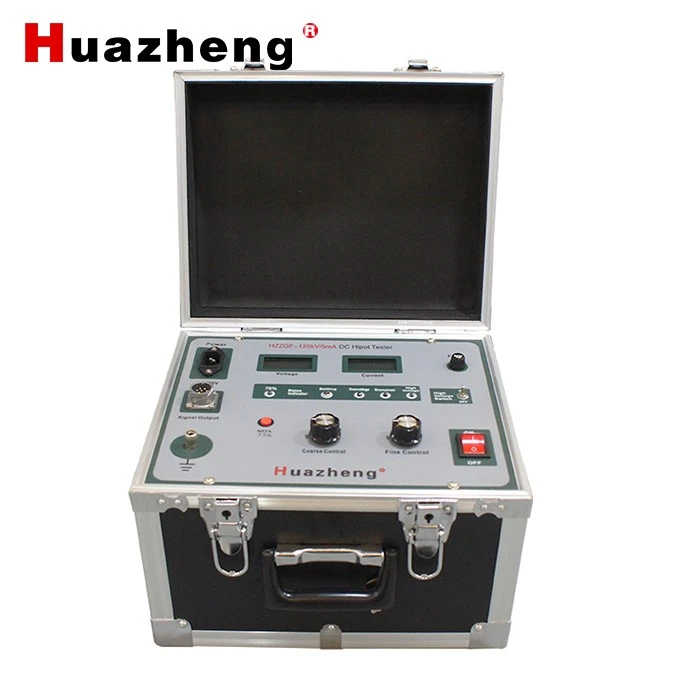

بیایید نگاهی به برخی از مطالعات موردی واقعی جهانی بیندازیم تا اثربخشی استفاده از دستگاه تست ولتاژ بالا DC برای آزمایش کابل را نشان دهیم. در یک کارخانه بزرگ صنعتی ، تیم تعمیر و نگهداری مسئولیت بازرسی کابل های موجود در سیستم کنترل را بر عهده داشت. آنها استفاده کردندتجهیزات تست کابل ولتاژ بالا DCبرای آزمایش کابل ها در طی یک خاموش کردن تعمیر و نگهداری برنامه ریزی شده.

در طول آزمایش ، آنها کابل را با جریان نشت بالا تشخیص دادند. تحقیقات بیشتر نشان داد که شکاف در عایق کابل در نزدیکی مفصل کابل وجود دارد. با تعویض کابل آسیب دیده به موقع ، این گیاه توانست از خرابی الکتریکی بالقوه که می تواند منجر به خرابی تولید شود ، جلوگیری کند.

در یک مورد دیگر ، یک پیمانکار برقی در حال نصب کابل توزیع برق جدید در یک ساختمان تجاری بود. قبل از انرژی بخشیدن به کابل ، آنها یک تست ولتاژ بالا DC را با استفاده از a انجام دادندتستر Hipot بالقوه بالقوه DCبشر نتایج آزمایش نشان داد که عایق کابل در وضعیت خوبی قرار دارد و به پیمانکار اعتماد به نفس در کیفیت نصب می دهد.

پایان

در پایان ، یک دستگاه تست ولتاژ بالا DC می تواند ابزاری با ارزش برای آزمایش کابل باشد. این مزیت های مختلفی از جمله سادگی ، اثربخشی هزینه و امکان ارائه اطلاعات مفید در مورد وضعیت عایق کابل را ارائه می دهد. با این حال ، همچنین محدودیت هایی دارد ، و مهم است که از این موارد آگاه باشید و اقدامات مناسب را برای اطمینان از نتایج آزمایش دقیق و قابل اعتماد انجام دهید.

اگر در نصب کابل ، تعمیر و نگهداری یا کنترل کیفیت شرکت دارید و به دنبال یک دستگاه تست ولتاژ با ولتاژ بالا DC قابل اعتماد هستید ، ما در اینجا برای کمک به آن هستیم. شرکت ما طیف گسترده ای از دستگاه های تست ولتاژ با کیفیت بالا DC را ارائه می دهد که برای تأمین نیازهای متنوع مشتریان ما طراحی شده اند. این که آیا شما به یک دستگاه تست قابل حمل برای آزمایش در - سایت یا یک سیستم پیشرفته تر برای استفاده آزمایشگاهی نیاز دارید ، می توانیم راه حل مناسب را در اختیار شما قرار دهیم.

اگر سؤالی دارید یا می خواهید با جزئیات بیشتری در مورد الزامات تست کابل خود بحث کنید ، لطفاً با ما تماس بگیرید. ما متعهد به ارائه خدمات عالی مشتری و پشتیبانی فنی هستیم و ما مشتاقانه منتظر هستیم تا در پروژه های تست کابل خود با شما همکاری کنیم.

منابع

• استانداردهای آزمایش عایق الکتریکی ، IEEE
• کتابچه راهنمای تست کابل ، کمیسیون بین المللی الکتروتکنیک (IEC)
• راهنمای عملی برای آزمایش کابل ، انجمن ملی تولید کنندگان برق (NEMA)
